HDH-10044.ZD3

Name: HDH-10044.ZD3 • ГК ОВЕН-ЭНЕРГО
SKU: 101152
Price: 3570.00 RUB
Availability: InStock

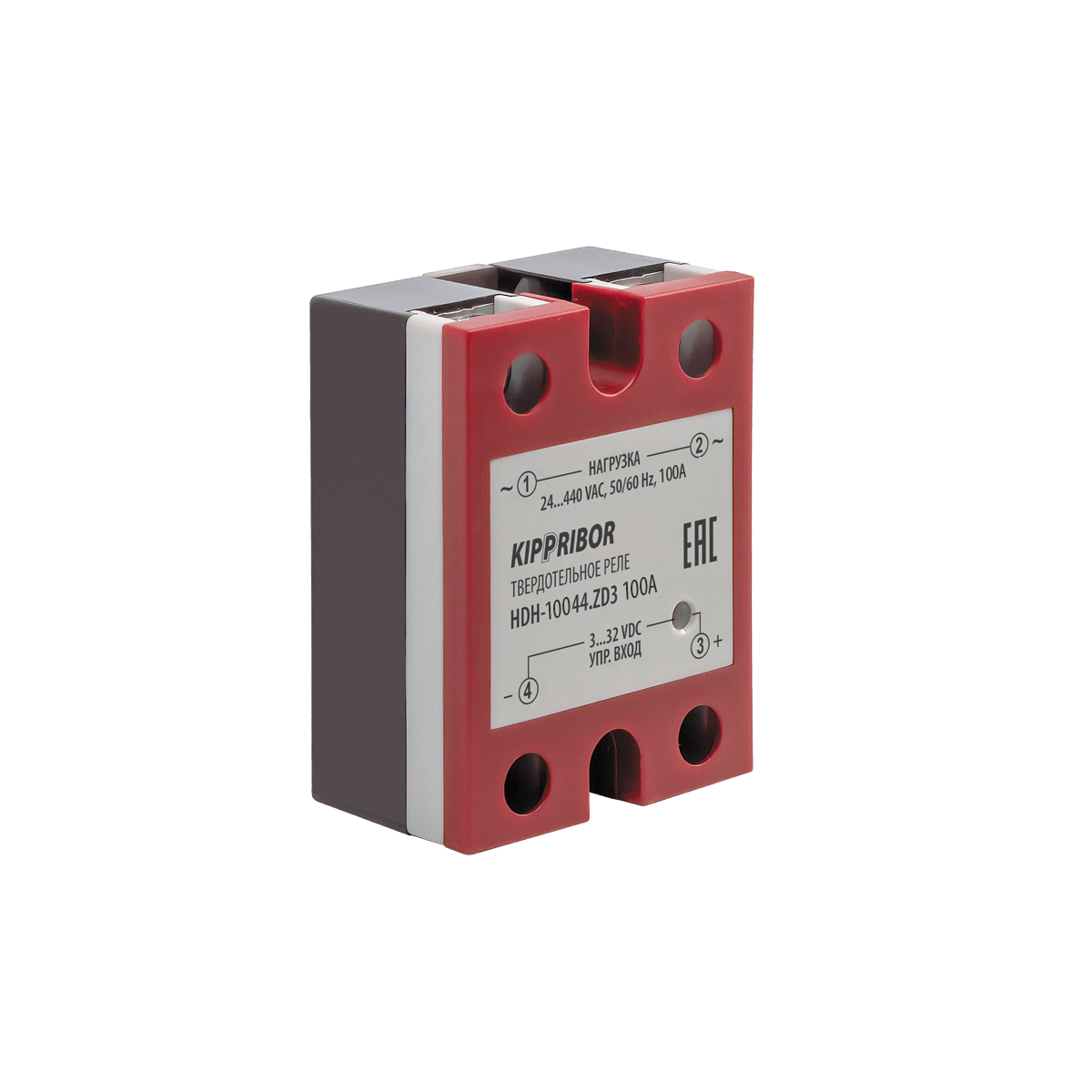

Модификация HDH-10044.ZD3 [M02], реле твердотельное 1-ф, тип HDH, 100 А

Артикул: 101152 Категории: Твердотельные реле и аксессуары, KIPPRIBOR

3 570.00₽

вы можете переключить валюту

Доступность: 152 в наличии

Задать вопрос

Положите товар в корзину для оформления заказа

Для заказа вы можете позвонить на номер: +7 (717) 276-05-86
Воспользуйтесь Email почтой для заказа: info@owen-energo.ru
Если у вас возникают вопросы воспользуйтесь кнопкой выше

Гарантированная безопасное оформление заказа

Твердотельные реле HDH разработаны специально для коммутации мощных нагрузок с большими токами. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 100 А
Рекомендуемый предельный ток: резистивная нагрузка 75 А, индуктивная нагрузка 10 А
Стандартный типоразмер корпуса
Вид коммутации: переход через 0
Встроенная RC-цепочка
Силовые ключи — тиристоры SCR-типа*

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	24…440 VDC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	9 класс (900 VAC)
Потребляемый ток вцепи управления	6…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках ТТР HDH-6044.ZD3 [M02] можно узнать по ссылке

Инструкции и руководства:

Руководство по эксплуатации

Скачать

Сертификаты и декларации:

Сертификат соответствия

Скачать

Чертежи и 3D модели:

3D модель	Скачать (pdf) Скачать (step)
Габаритный чертеж	Скачать

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “HDH-10044.ZD3”

Вам также будет интересно…

Твердотельные реле и аксессуары
BDH-10044.ZD3
Оценка 0 из 5
3 726.00₽

Промышленное 1-ф твердотельное реле, тип BDH, 100 А
Твердотельные реле и аксессуары

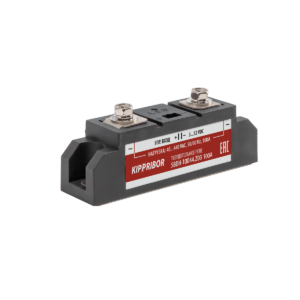

SBDH-10044.ZD3
