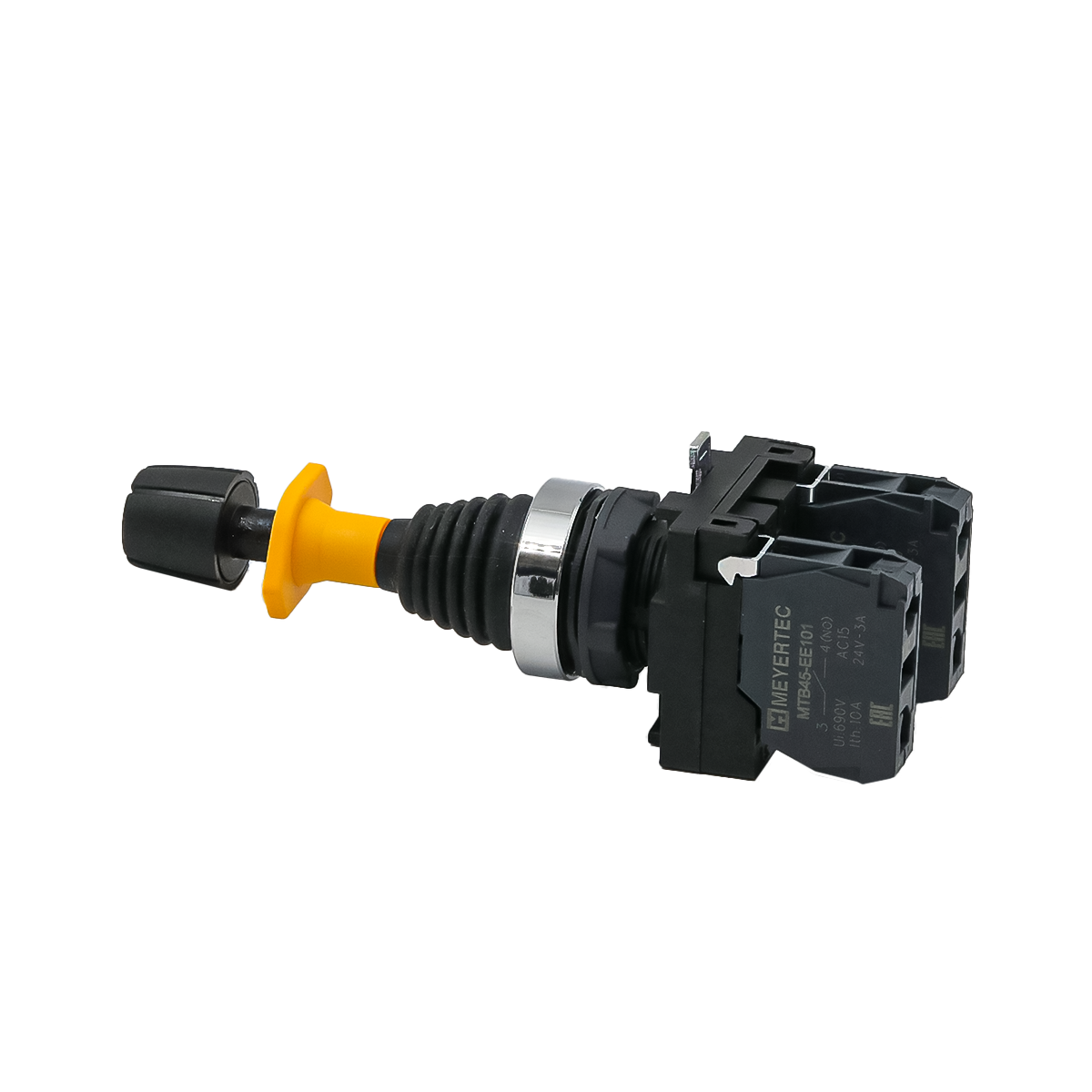

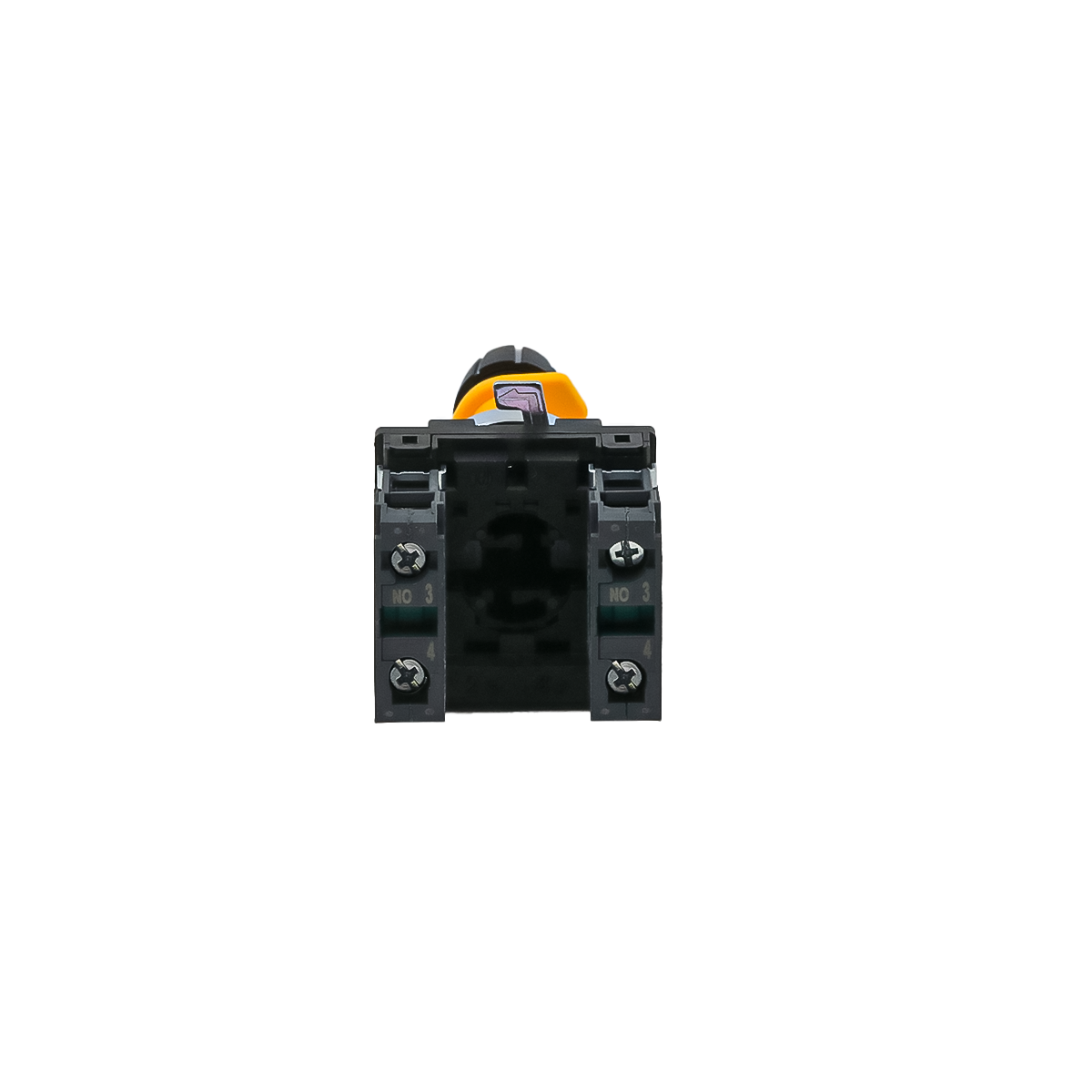

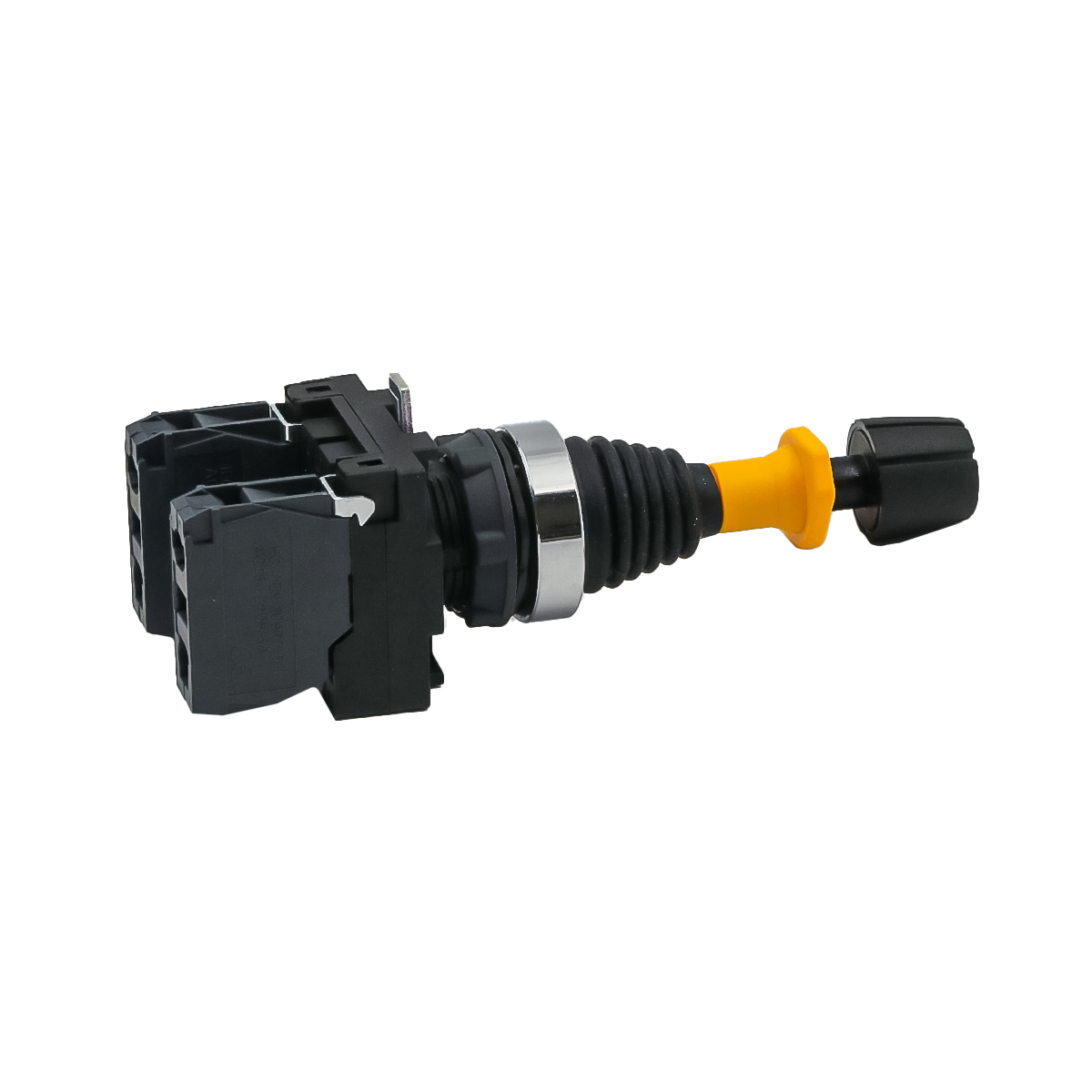

MTB5-PA42 - Джойстик в сборе, 2NO, 2 положения с возвратом и блокировкой

MTB5-PA42

Name: MTB5-PA42 • ГК ОВЕН-ЭНЕРГО
SKU: 137315
Price: 1975.20 RUB
Availability: InStock

Джойстик в сборе, 2NO, 2 положения с возвратом и блокировкой

Артикул: 137315 Категории: Джойстики, MEYERTEC

1 975.20₽

вы можете переключить валюту

Доступность: 679 в наличии

Задать вопрос

Положите товар в корзину для оформления заказа

Для заказа вы можете позвонить на номер: +7 (717) 276-05-86
Воспользуйтесь Email почтой для заказа: info@owen-energo.ru
Если у вас возникают вопросы воспользуйтесь кнопкой выше

Гарантированная безопасное оформление заказа

Промышленный джойстик MTB5-PA42 (в сборе) применяется:

для управления перемещением подвижных элементов промышленного оборудования;
для выполнения пуска и остановки приводов двигателей как с релейно-контакторной системой управления, так и с применением частотных преобразователей.

Джойстики обеспечивают высокую скорость выполнения операции, когда оператору требуется тщательный контроль над системой с ручным управлением.

Преимущества

Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
Широкие функциональные возможности: 2 или 4 направления, включая операции фиксации, возврата и блокировки, которая обеспечивает защиту от случайного нажатия.
Компактный размер: монтажная глубина устройства с 4 блок-контактами составляет 48 мм.
Расширяемая контактная группа: максимально 3 ряда по 4 шт.
Удобный монтаж основания с блок-контактами простым защелкиванием.
Удобный демонтаж основания с блок-контактами с помощью специального рычажного фиксатора (без инструмента).
Высокая механическая износостойкость — более 300 000 циклов.

Сферы применения: машиностроение, целлюлозно-бумажная, пищевая промышленность, строительная техника, робототехника и др.

Наименование	Значение
Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP65
Степень защиты со стороны блок-контактов	IP20
Степень ударопрочности по ГОСТ EN IEC 62262	IK07
Установочный диаметр	22 мм
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Предельная высота, не более	2000 м
Вибростойкость (при частоте 10–50 Гц)	15 g
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	690 В
Размер и тип подключаемых проводов:	1 × 0,5 мм² (20 AWG) жесткий или мягкий
минимальные значения
максимальные значения	2 × 1,5 мм² (16 AWG) с кабельным наконечником, 1 × 2,5 мм² (14 AWG) без кабельного наконечника
Механическая износостойкость	3 x 10⁵ циклов
Электрический срок службы	1 x 10⁵ циклов при переменном напряжении
Материал изготовления:
головка	РВТ (полибутилентерефталат) + резина + металл
основание	РВТ (полибутилентерефталат)
механизм фиксации	Металл
контакты	Сплав серебра и никеля;
корпус блок контактов	РВТ (полибутилентерефталат)
Момент затяжки	0,8 Н·м (максимум 1,2 Н·м)
Толщина стенки шкафа	1...6 мм
Ремонтопригодность	Неремонтопригодны
Комплектация изделия	Изделие в сборе

Категории нагрузок

Параметр	Значение
Категории применения	АС-15, DС-13
Средняя частота коммутаций	3600 цикл/час
Коэффициент загрузки	0,5
Частота переменного тока	50...60 Гц

Номинальный коммутируемый ток по ГОСТ 60947–5–1

Номинальное рабочее напряжение (Ue), В	Номинальный рабочий ток АС-	Номинальный рабочий ток DС-
	15, А	13, А
125	—	0,55
240	3	—
250	—	0,27
380	2,5	—

Чертежи и 3D модели

3D-модель MTB5-PA42	Скачать
2D-модель MTB5-PA42	Скачать

Вес индивидуальной упаковки, гр.	88,00
Объем индивидуальной упаковки, м3	0,000181
Количество в индивидуальной упаковке, шт	1
Количество в групповой упаковке, шт	4
Количество в транспортной упаковке, шт	80
EAN-13 Индивидуальный	4610095728077
EAN-13 Групповой	4610095729142
ITF-14 Транспортный	14610095729149
